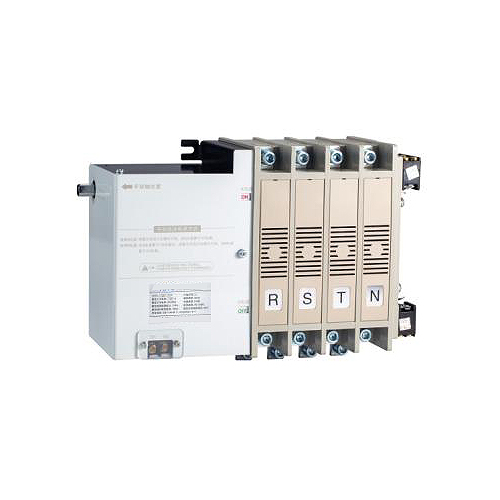

PC級系列產品結構與特點
PC級系列ATSE由開關本體與轉換控制兩個部分組成，開關采用電磁線圈驅動，轉換速度快，轉換控制器的電源采取常用，備用電源的AC220作為工作電壓。
NA，SA, LA3型是實現了專用一體化的ATSE，將智能控制器安裝于開關本體內部的緊湊型結構，用戶只需將主回路接通就可以投入使用，方便用戶接線;同時，SA型自帶發電機啟動信號，無源消防輸入、無源消防反饋、常用、備用電源合閘指示。
N、C、M、Q、S、L型為分體式外接控制，控制器與開關本體之間用一條專用電纜線連接使其安裝、接線更加方便。-體式、分體式同時都具有對兩路三相電源的過電壓、欠電壓、缺相等故障檢測功能(僅L A為單相采樣) ;除LA型均可增選帶有發電機組啟、停信號輸出功能(主電源故障時延時約3秒左右發出，當主電源恢復正常后延時3秒左右關閉)。
□ |常用投入方法:用螺絲刀按下“兩路電源斷電" (如圖)， 使常用、備用電源均處于OFF位置(LA、L型二段式無需此操作)，用手柄按箭頭指示方向轉動手動軸， 使l常用置于ON位置。
□ I備用投入方法:用螺絲刀按下“兩路電源斷電”(如圖)，使常用、備用電源均處于OFF位置(LA、L型二段式無需此操作)，再按下“導向I備用”并保持，同時將手動軸按箭頭指示方向轉動，使l|備用置于ON位置。
□ 人工脫扣方法:(僅適用于S、SN型三段式，LA、L型二段式只能轉換不能脫扣)為確保安全請在斷電狀態下，以螺絲起子插入左側“兩路電源斷電”孔中并往內壓即可脫扣(請由ON/OFF指示器確認開關是否脫扣)。注意:開關帶負載的情況下禁止手動操作。手動操作時控制器必須處于手動或斷電狀態。
