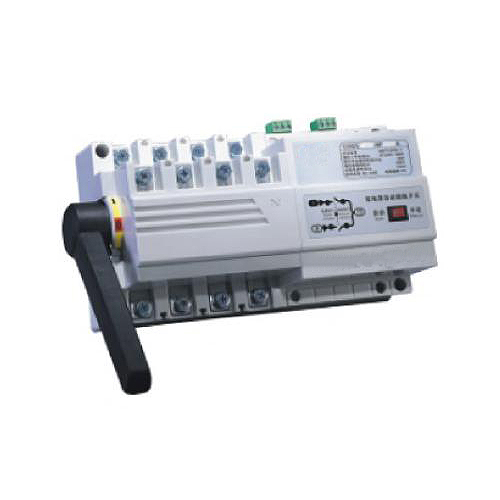

產品概述
★SHK42自動轉換開關(A.T.S),是集開關與邏輯控制于-體，無需外加控制器，真正實現機電一體化的自動轉換開關，具有電壓檢測、電氣、機械互鎖等功能，可實現自動、緊急手動控制。
★操作是由邏輯控制板以各種邏輯命令來管理電機、變速箱的操作運行來實現，電機帶動開關彈簀蓄能，瞬時釋放的加速機構，快速接通分?jǐn)嚯娐坊蜻M(jìn)行電路轉換，通過明顯可見狀態實現安全隔離，極大的提高了各項電器性能與機械性能。
★SHK42開關整體設計小巧堅固。SHK42開關外殼部件采用玻璃纖維不飽和聚脂樹脂制造，具有較強的介電性能、防護能力和可靠的操作安全性。
*開關適用于供電系統的主電源與備用電源之間自動轉換或兩臺負載設備的自動轉換及安全隔離等。
★開關造型美觀、新穎、簡潔、體積小、功能全，是不同場合的理想選擇。
符合標準
★IEC60947-1(1998yGB/T 14048.1-2002《低壓開關設備和控制設備總則》
★IEC60947-3( 1999)GB 14048 .3-2002《低壓開關設備和控制設備、低壓開關、隔離器、隔離開關及熔斷器組合電器》
★IEC60947-6( 1999)GB 1404811-2002《低壓開關設備和控制設備多功能電器第1篇:自動轉換開關電器》
產品用途
★SHK42系列自動轉換開關主要用于交流50Hz,額定電壓AC400V，工作電壓220V, 額定電流16A至630A的配電或發電機網絡中- -主一備或互為備用電源切換系統及市電和發電機組的負荷切換。同時可用于不頻繁接通與分?jǐn)嚯娐芳熬€路的隔離之用。
★產品廣泛應用于消防、醫院、銀行、高層建筑等不允許斷電的重要供電場所的輸、配電系統及自動化系統。
性能及特點
★采用雙列復合式觸頭、橫拉式機構、微電機預儲能及微電子控制技術，基本實現零飛弧(無滅弧罩);
★采用可靠的機械聯鎖和電氣聯鎖，執行元件采用獨立的負荷隔離開關，使用安全可靠;
★采用過零位技術，緊急情況下可強制置零(同時切斷兩路電源)，滿足消防聯動需要;
★執行負荷隔離開關切換采用單- -電動機驅動，切換可靠平穩、速度快;
★操作器驅動電機只在執行負荷隔離開關切換瞬間通過電流，穩態工作無需提供工作電流，節能顯著;
★執行負荷隔離開關帶有機械聯鎖裝置，保證常用、備用電源工作可靠互不干涉;
★具有明顯通斷位置指示功能，可靠實現電源與負載間的隔離;
★安全性能好，自動化程度高，可靠性高，使用壽命8000次以上;
★機電-體化設計，開關轉換準確、靈活、順暢，采用國際先進的邏輯控制技術，抗干擾能力強，對外無干擾;
★具有主電源合、備用電源分;主電源分、備用電源合;主、備電源均斷開三種穩定工作(I-O-II); *安裝方便，控制回路采用接插式端子連接;
★四種操作功能:緊急手動操作、自動控制狀態時緊急斷開操作、自動控制操作。
開關結構說明
1.電氣按鈕開關:控制開關內部控制線路電源，按鈕開關開啟時，開關才能實現全自動，按鈕開關關閉時，開關只可手動操作。
2.操作手柄:使用操作手柄手動操作時，必須先關閉按鈕開關。
3.指示件:指示開關的三種狀態(I、0、I)位置， “I” 表示開關1接通， “I"表示開關I接通，“0"表示開關I、開關I都斷開。
主要技術參數
★額定工作電壓(Ue): AC400V;
★額定接通能力(ARms): 10le。
開關控制類型及相應功能(定貨時注明帶什么功能)
1)I型:全自動、可選擇帶發電機功能。
2)I型:全自動、消防雙分、消防反饋信號、發電機功能信號。
3)型:缺相檢測保護、全自動、消防雙分、消防反饋信號、發電機功能信號。
4)全自動:即自投自復，當常用電源斷電(或斷相)時，開關自動轉換至備用電源;而當常用電源恢復正常后，開關自動返回轉換至常用電源。
5)消防雙分:緊急情況或設備檢修時，啟動消防電源(恒壓)，開關自動轉換至“0” 檔切斷雙電源。
6)開關轉換至“0" 檔時輸出無源反饋信號。
7)帶發電機(油機):當市電電源斷電(或斷相)時，則發出油機啟動的信號，使油機自動啟動，等發電正常后，開關便自動轉換至發電電源，而當市電電源恢復正常后，開關又自動返回轉換至市電電源，同時發出油機關閉的信號，使油機自動關閉。
8)缺相檢測保護:檢測與保護常(備)用電源任意相的斷電。
開關調試說明
1、使用操作手柄，反復操作開關三次，開關應操作靈活。
2、全自動調試:按接線圖接好相應的線，確認無誤后再開啟按鈕開關然后接通雙電源，開關應轉到"I”檔;再斷開常用電源，開關應轉到“I”檔;然后再接通常用電源，開關應返回轉到"I”檔。
3、消防調試:正常通電情況下，啟動消防電源按鈕，開關應轉到“0"檔。
4、檢測信號指示燈:常備用電源通/斷電時，開關II”通斷時，各信號指示燈應作相應的指示。
5、調試完后，請先關閉電源，再用手柄將開關轉到“0"檔。
